隧道逃生管道連接件設計的依據
隧道逃生管道技術參數：
1. 隧道逃生管道連接方式：抱箍連接，鏈條軟連接
2. 顏色：橘黃色
3. 重量：以DN800*30mm為例，約為70kg/米
4. 隧道逃生管道平均分子量在250萬以上，屈服強度σ1=3.7GPa，彈性模量E1=700MPa；泊松比ν1=0.42。
5. 隧道逃生管道常用規格：DN800*30mm，管道外徑為800mm，壁厚30mm
6. 長度標準：1.5米 3米 4米 6米，也可根據要求定做。

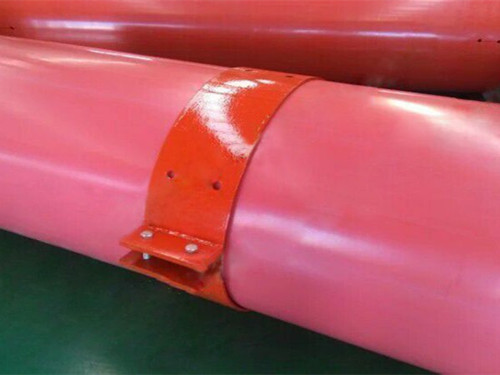

用于公路隧道施工中的超高分子量聚乙烯隧道逃生管道在符合人體工程學原理、兼顧牢固性的同時，還需 滿足公路隧道施工應急救援功能性要求，連接方式簡單、拆裝方便。因此，對應急救援通道采用抱箍連接， 每根端部有孔，并在端部設有加強護層，連接部件有鋼絲繩、鐵鏈及其端部掛鉤。為了在隧道發生坍塌事故時， 相關人員方便在逃生通道中攀爬，在通道周向每隔 120°栓系一根攀爬繩。
本著拆裝方便的原則，超高分子隧道逃生管道與管道之間的連接方式為柔性連接。故在安裝 施工組織中較為方便，當首次安裝時，只需將兩管對接，用鐵鏈將兩管端頭的鏈條連接并拉緊扣牢即可。其中， 鏈條端配有掛鉤，U 型卡與鏈扣相連，鏈條長度可根據扣緊程度由掛鉤扣在 U 型卡上的位置自由調節。
